Informe de 65w GaN desmontado

Vistas:4     Autor:Editor del sitio     Hora de publicación: 2022-08-17      Origen:Sitio

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

La marca Hung Da Shun está impresa en la cintura. Recientemente, la red del cabezal de carga obtuvo un cargador de nitruro de galio de 65 W de HUWDER Hongdashun, que es un producto con carga rápida de nitruro de galio de 65 W que es estándar en el mercado principal.Está equipado con tres puertos USB 2C1A, y ambos puertos doble C admiten carga rápida PD de 65 W, lo que admite la inserción de energía a ciegas y es fácil de usar.El puerto USB-A admite carga rápida Huawei 22.5W SCP, etc. Satisfaga la demanda de productos Apple, Huawei y otras marcas.La siguiente red de cabeza de carga en el cargador para un desmontaje detallado, para ver cómo funciona el material real.


La red del cabezal de carga también ha desmontado el dispositivo de carga rápida de cuatro puertos Hunda Shun 120W 2A2C, el dispositivo de carga rápida de nitruro de galio Hongda Shun 65W 2C1A, el dispositivo de carga rápida de cinco puertos Hongda Shun 100W 2C3A y otros productos, que son bienvenidos a consultar.


A, aspecto del cargador Hongda Shun 65W GAN




En el frente del paquete, están impresos el dibujo de apariencia del cargador, el nombre y los logotipos de 65W y GaN.




La información del parámetro del cargador está impresa en la parte posterior.




El paquete contiene el cargador y el manual de instrucciones. El cargador adopta una carcasa blanca de material de PC, cintura mate y un diseño de colisión de color lateral brillante, esquinas redondeadas.

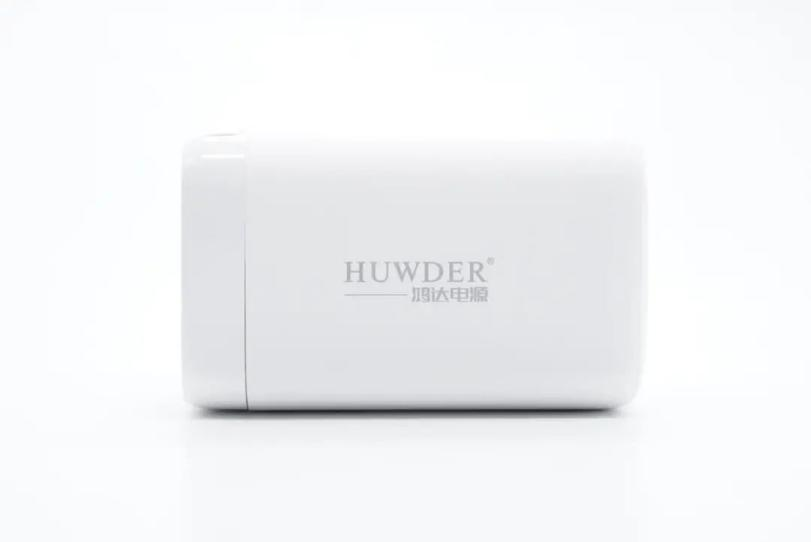

La marca Hung Da Shun está impresa en la cintura.

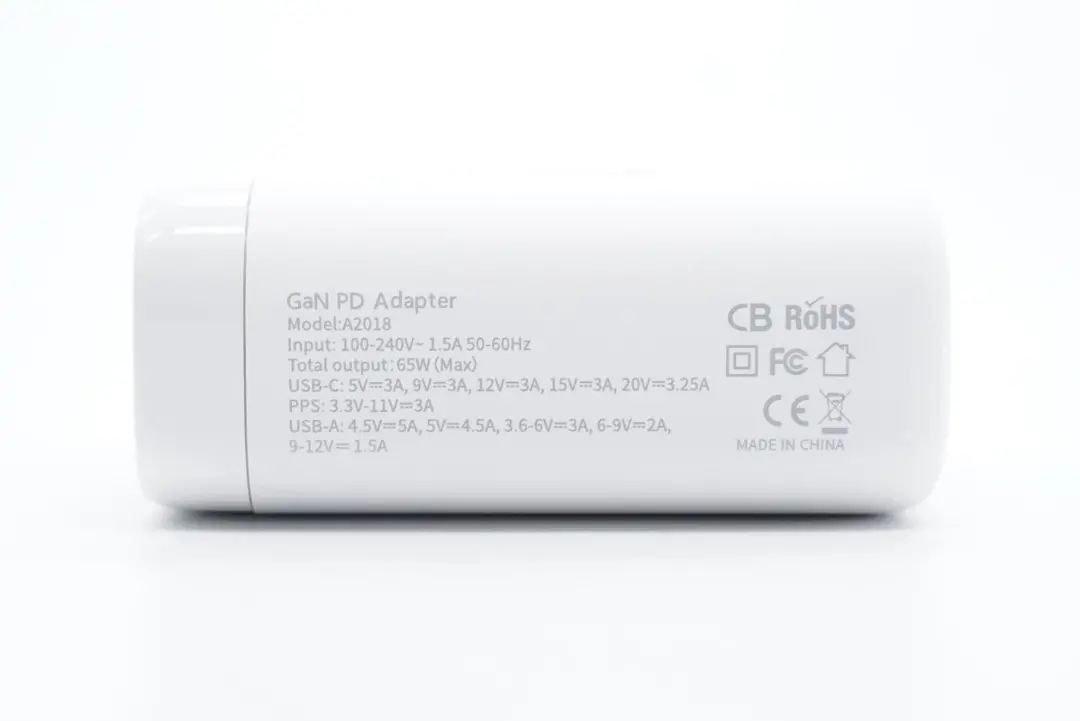

Los parámetros del cargador están impresos en el lateral:

Modelo: A2018

Entrada: 100-240V~ 50/60Hz 1.5A

Salida usb-c: 5V3A, 9V3A, 12V3A, 15V3A, 20V3.25A, 3.3-11V3A

Salida usb-a: 4.5V5A, 5V4.5A, 3.6-6V3a, 6-9V2A, 9-12V1.5A

El producto ha pasado la certificación FCC, CE, CB, RoHS.




El cargador viene con un pasador de calibre plegable, lo que lo hace portátil y no raya otros dispositivos en la bolsa.

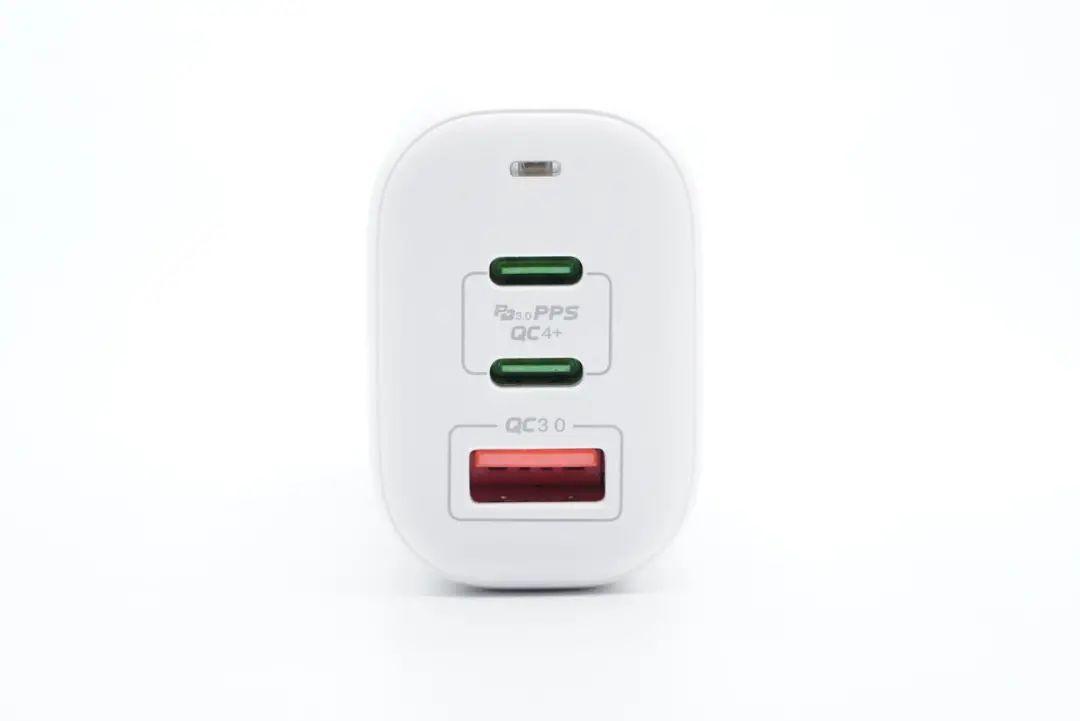

La parte superior está equipada con tres puertos de salida de 2C1A y luz indicadora LED.

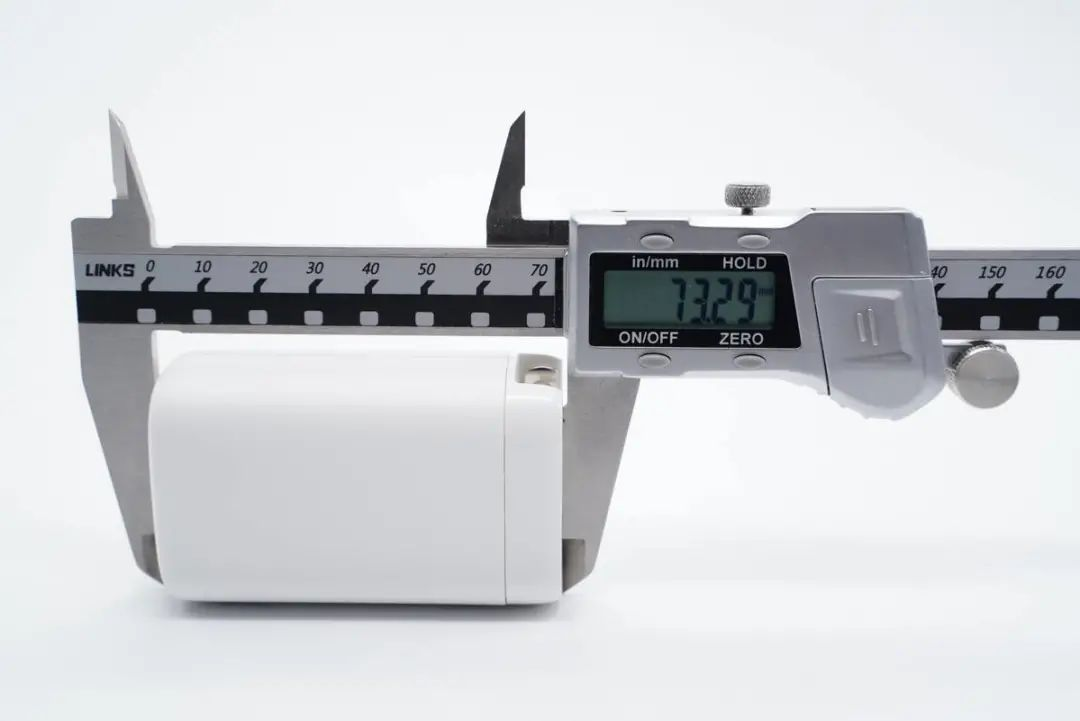

La altura del cuerpo del cargador es de 73,29 mm.

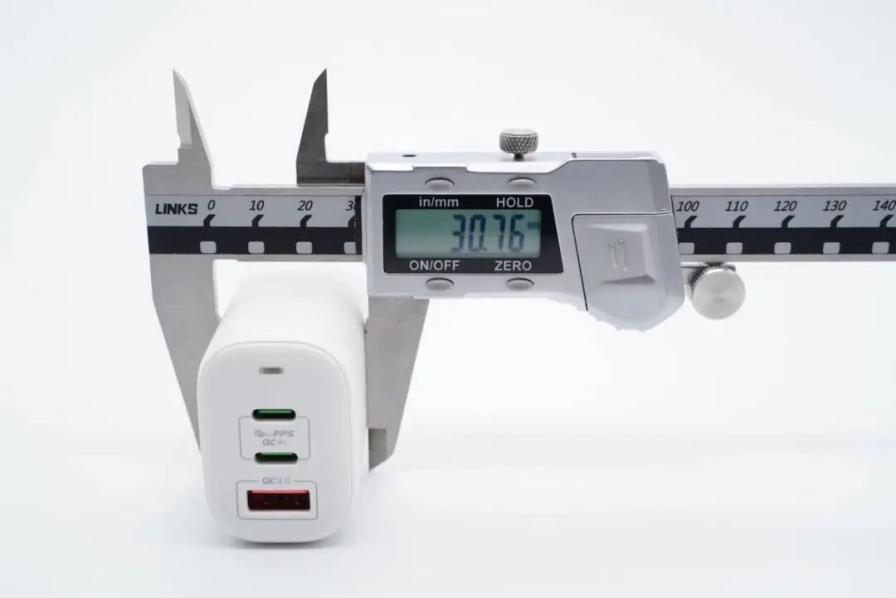

El ancho es de 30,76 mm.

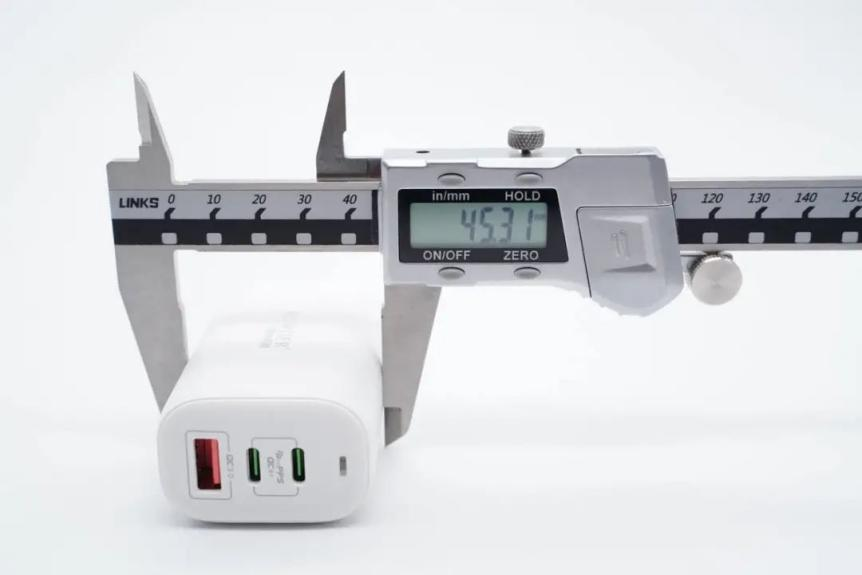

El grosor es de 45,31 mm.




En comparación con el cargador Apple de 61 W, la ventaja de volumen es evidente.

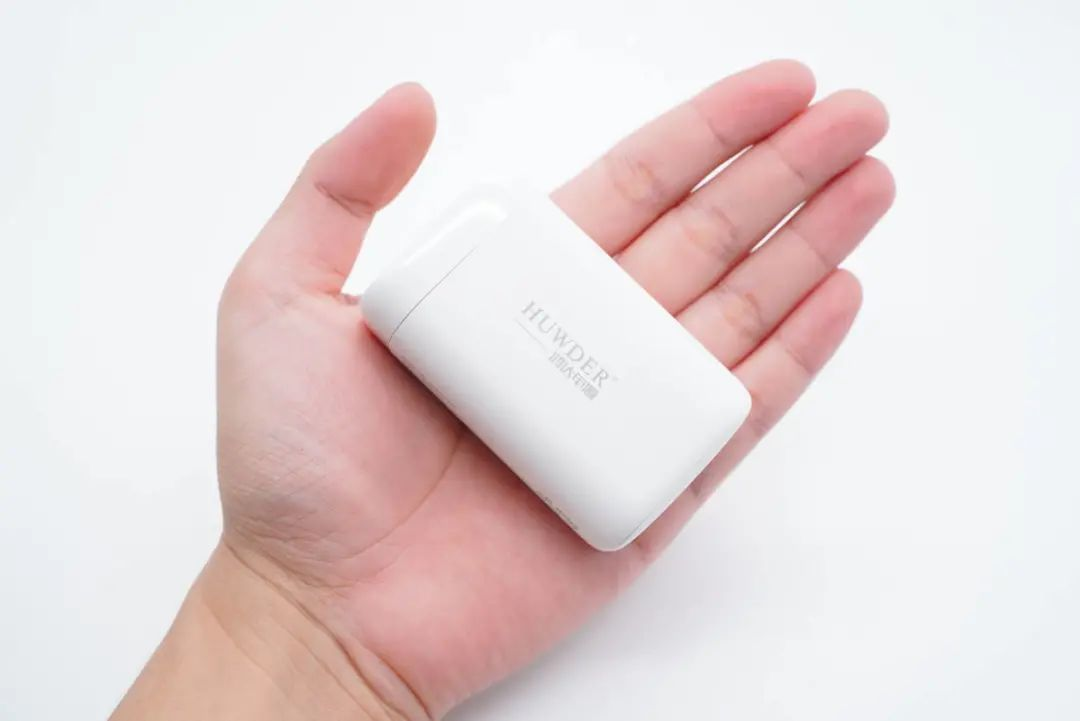

La sensación intuitiva de tenerlo en la mano.

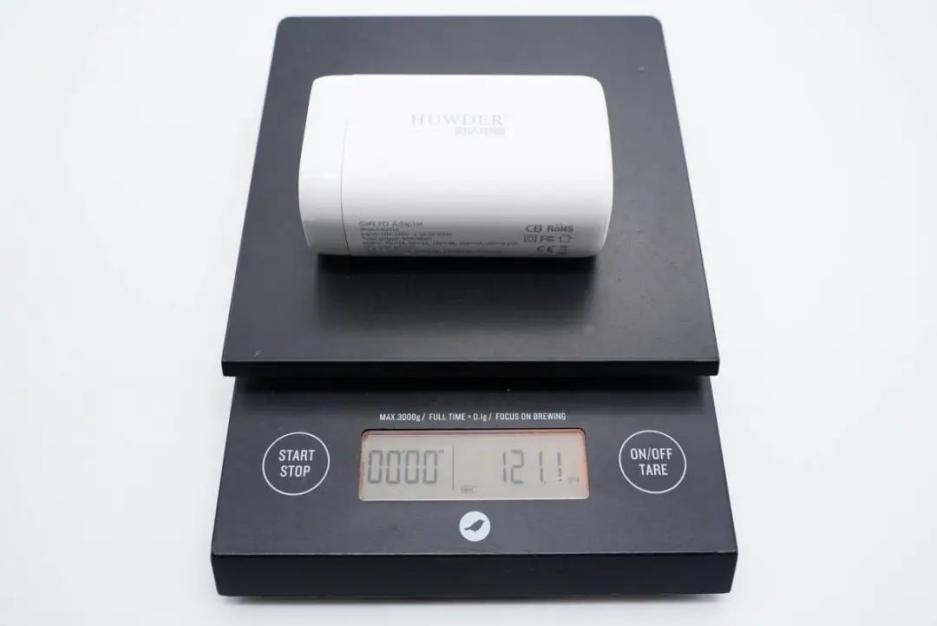

Pesa unos 121g.

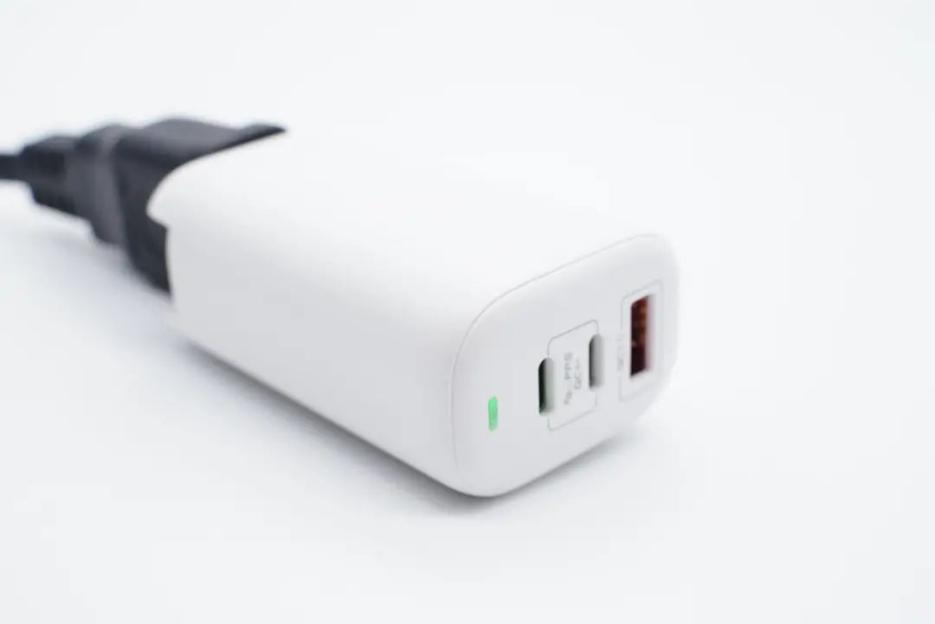

El indicador de encendido está encendido en verde.

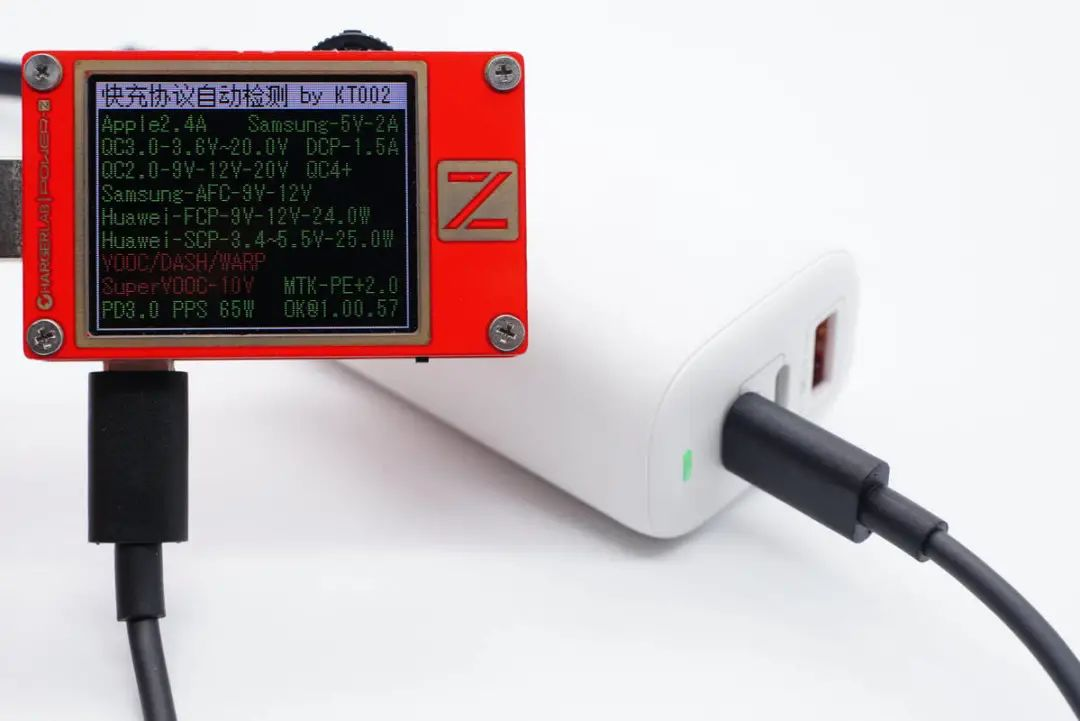

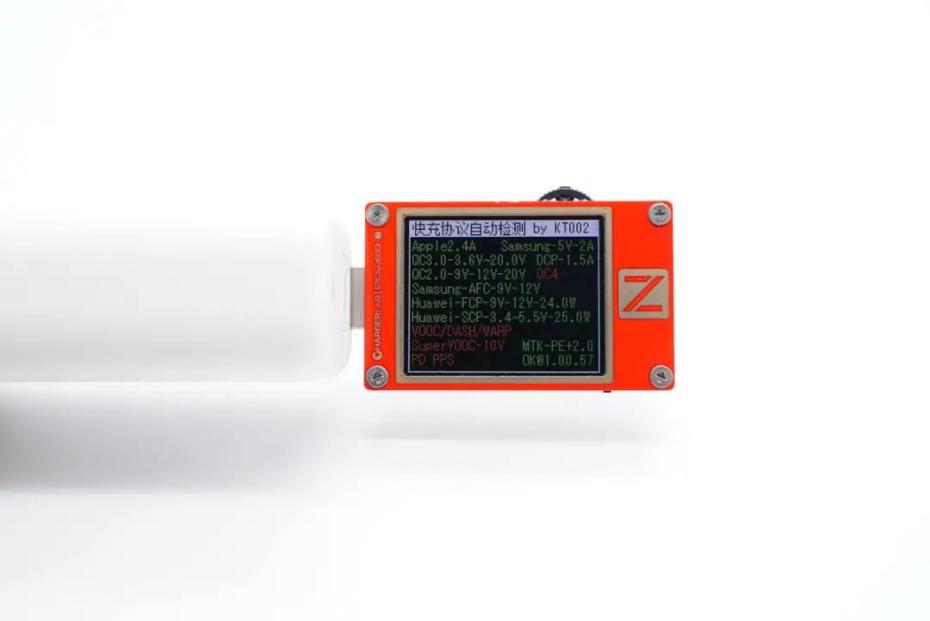

Usando ChargerLAB Power-Z KT002, el puerto USB-C1 es compatible con Apple 2.4A, Samsung 5V2A, protocolos DCP, QC2.0/3.0, AFC, FCP, SCP, PE2.0, PD3.0, protocolos de carga rápida PPS.

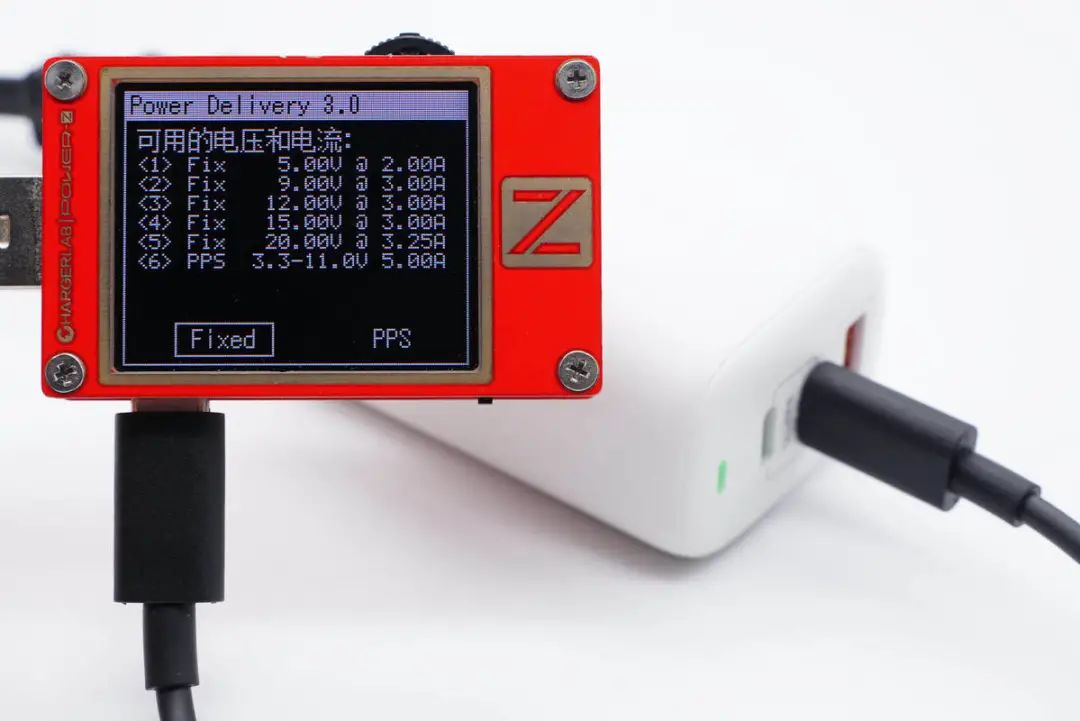

Al mismo tiempo, el puerto C1 tiene cinco conjuntos de engranajes de voltaje fijo: 5V3A, 9V3A, 12V3A, 15V3A, 20V3.25A y un conjunto de engranajes de voltaje PPS de 3.3-11V5A.

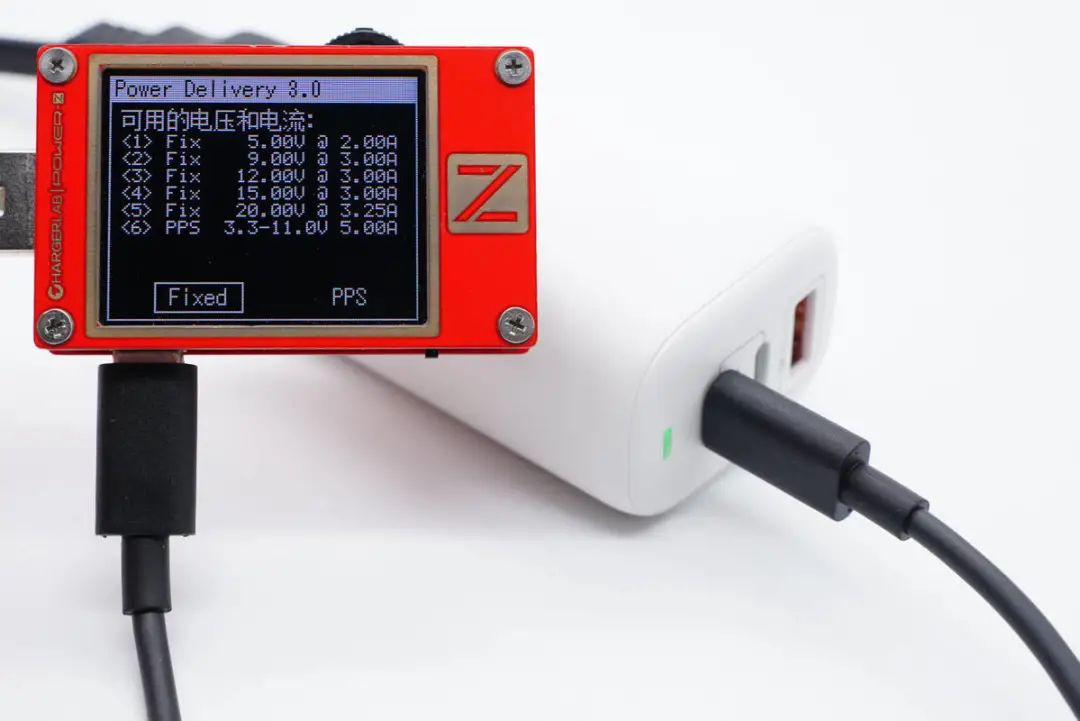

Además, el protocolo de compatibilidad del puerto C2 es el mismo que el del puerto C1.




De la misma manera, los paquetes PDO admiten la inserción de energía a ciegas y son fáciles de usar.




Finalmente, el puerto USB-A es compatible con los protocolos de carga rápida QC2.0/3.0, AFC, FCP, SCP y PE2.0.
