Informe de desmontaje: cargador de viaje de nitruro de galio de seis puertos Hunda 240W 3C3A

Vistas:4     Autor:Editor del sitio     Hora de publicación: 2022-08-18      Origen:Sitio

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Hoy estoy desmantelando un cargador rápido PD gigante, un cargador rápido de nitruro de galio de 240 W de HUNDA.Sin mencionar los seis puertos de salida de 3C3A, también admite una potencia de salida total de 240 W, que puede satisfacer simultáneamente dos portátiles con carga de 100 W y dos teléfonos móviles con carga rápida, o tres portátiles con carga de 65 W y tres teléfonos móviles con carga, que es muy poderoso.


La pantalla digital incorporada puede mostrar la energía disponible y utilizada por cada interfaz del cargador, lo cual es muy innovador e intuitivo.Puede entender si el consumo de energía del dispositivo es normal y seleccionar la interfaz de acuerdo con el consumo de energía.La siguiente red de cabezales de carga desmontará este cargador rápido Big Mac para ver cómo está diseñado el cargador rápido PD de 240 W.


HUNDA 240W Carga rápida de nitruro de galio de seis puertos lista para usar




El frente de la caja está impreso con la marca HUNDA, la apariencia del cargador y los logotipos de 240 W, 4x GaN, 100 W y otros puntos de venta.




El lateral está impreso con el logotipo del protocolo de carga rápida QC3.0, QC5+, SCP, SUPERVOOC, PD3.0, PPS y cada interfaz admite los parámetros de potencia de salida máxima.




El otro lado está impreso con el diagrama de apariencia del cable de alimentación adjunto y los pines desmontables.




El mapa de escena de uso del producto está impreso en el medio de la parte posterior, que puede cargar 3 computadoras portátiles y 3 teléfonos móviles al mismo tiempo.




Hay parámetros detallados del producto a continuación.

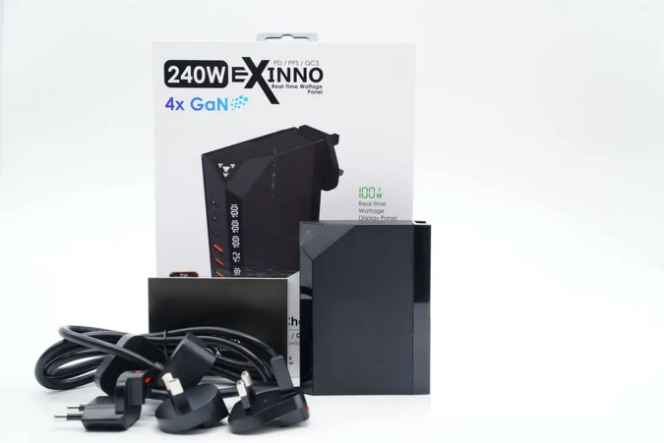

El paquete incluye cargador, cable de alimentación, pin accesorios y manual de instrucciones.

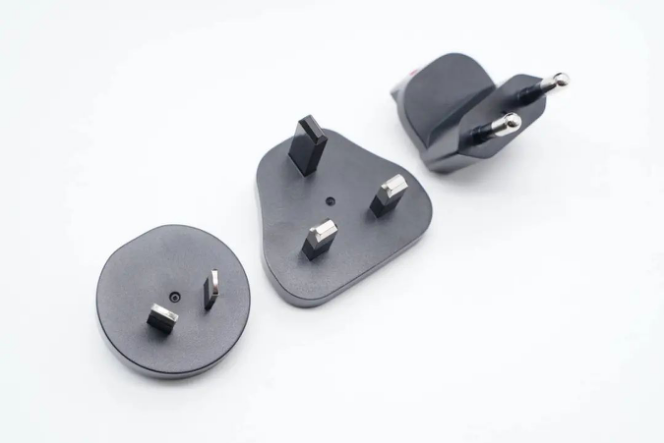

Hay tres pines para calibre australiano, calibre británico y calibre europeo.

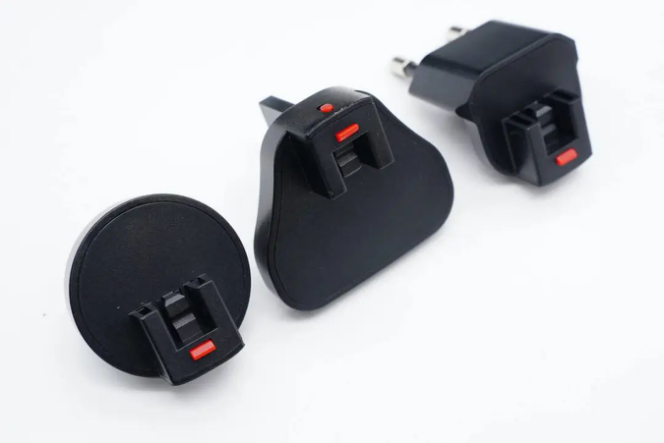

La parte posterior del pasador está provista de una ranura de conexión y una hebilla de fijación roja.

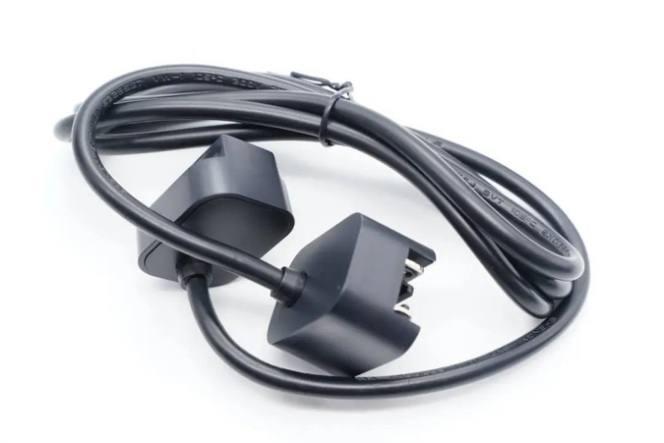

El conector del cable de alimentación adjunto también es desmontable, por lo que el cuerpo del cargador es más flexible de usar.

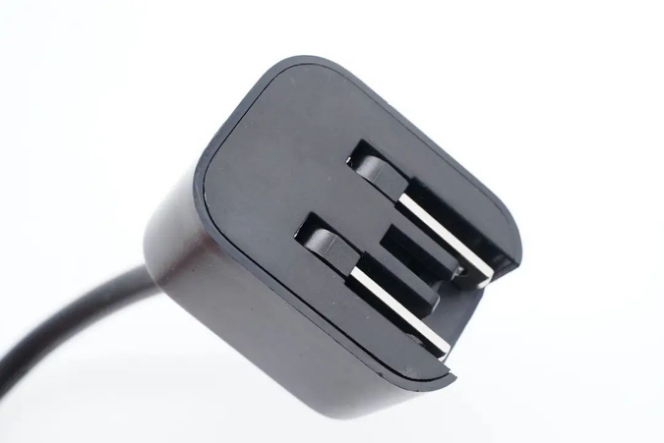

El pin de entrada del cable de alimentación es plegable.

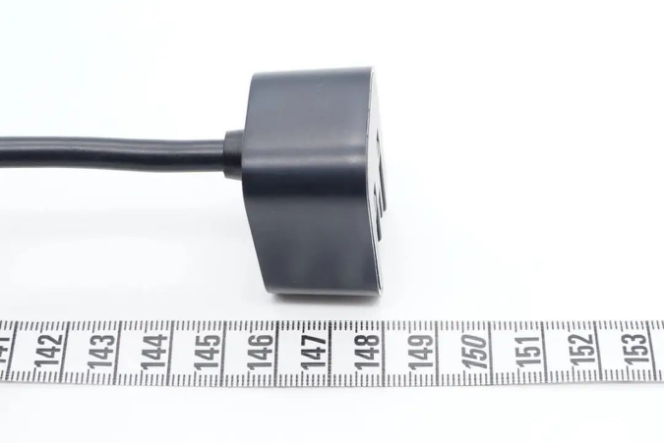

La longitud medida de extremo a extremo del cable de alimentación es de aproximadamente 148 cm.



El cargador adopta una carcasa negra de material de PC, la parte principal está esmerilada para resistir las huellas dactilares, y el borde de salida de la parte delantera y trasera adopta una transición de chaflán y ángulo recto, respectivamente.El diseño asimétrico lo hace bastante único.

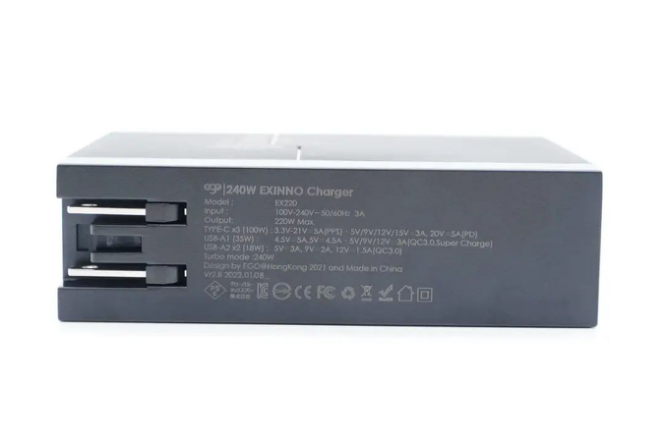

Los parámetros del cargador están impresos en la carcasa de entrada

Modelo: EX220

Entrada: 100-240V~ 50/60Hz 3A

Salida: 220 W máx.

Tipo-c X3 (100W): 3.3-21V5A, 5/9/12/15V3a, 20V5A

Usb-a1 (35W): 4.5V5A, 5V4.5A, 5/9/12V3A

Usb-a2 X2 (18W): 5V3A, 9V2A, 12V1.5A

Modo turbo: 240W

Diseño de EGO@HongKong 2021 y Fabricado en China

El cargador ha sido certificado por PSE, KC, CE, FCC y RoHS.
